presostato de alta

 El presostato de alta es un elemento de seguridad que  tiene la función de parar la instalación cuando la presión  de ésta es excesiva o si disminuye. La escala principal es de parada y suele poner "ALTO" al compresor .

presostato de baja presion

En términos generales, un presóstato es un dispositivo que mantiene constante la presión de un fluido en una canalización o un depósito.

La operación mecánica de un control de baja presión es la misma que cuando se hace uso de un interruptor “conectado-desconectado” para parar y arrancar el sistema.

El control de baja presión interrumpe el funcionamiento del compresor a una presión de operación mínima determinada previamente, de modo que actúa como un control de seguridad que protege contra las relaciones de compresión extremas, el congelamiento en el evaporador, así como de la entrada de aire y de vapor de agua que resultan de fugas o entradas por el lado de baja. Un presóstato actúa por medio de un fuelle o diafragma conectado a un interruptor eléctrico por un lado y por el otro a la presión del refrigerante

( en este caso en el lado de baja presión) . Además de estos dispositivos existe los reguladores de la línea de succión.

presostato

Construcción: Los Controles Maco se distinguen por estar

diseñados con la aplicación técnica más avanzada, respaldada

por más de 30 años de experiencia. Interruptor eléctrico de

acción ultrarrápida, sin rebotes ni arcos para asegurar la larga

vida, los hacen insuperables ante las mayores exigencias.

Elemento de Presión: Está constituido por un fuelle para

soportar presiones hasta 20 Kg/cm2 (285 lbs/1”2), en baja

presión y 40 Kg/cm2 (580 lbs/1”2) en alta presión.

Ajustes: El presostato está provisto de un dial con escala de

conexión y un índice que señala en qué punto conectará el

interruptor por aumento de la presión, y una escala del diferencial

con otro índice que indicará entre la conexión y

desconexión.

presostato combinado

Es un aparato que cierra o abre un circuito eléctrico dependiendo de la lectura de presión de un fluido.
El presostato combinad es aquel el que tiene el presostato de alta y el presostato de baja drentra de el.

deposito de liquido

Un deposito de liquido es un accesorio ubicado en la línea de liquido inmediatamente después del condensador, es un almacen donde se guarda el refrigerante para que no se acomule en el condensador oh en la línea de liquido.

Los depósitos de líquido aseguran la compensación de las variaciones de volumen del gas refrigerante en las instalaciones de refrigeración y de acondicionamiento de aire. Estas variaciones de volumen son debidas a las variaciones generadas por las diferencias de temperaturas de funcionamiento en diversas estaciones y a las secuencias de apertura y cierre de la válvula de expansión que llena o no el evaporador de su gas refrigerante.
Los depósitos de líquido permiten igualmente almacenar el gas refrigerante de la instalación.

valvula de expancion termostatica con igualador externo

Valvula de expansión termostática con igualador externo: cuando existe caída de presión a través del evaporador, la presión que debe actuar bajo el diafragma es la de la salida del evaporador. Las válvulas que se utilizan en estos casos, son válvulas con «igualador externo». en este tipo de válvulas el igualador no comunica al diafragma con la entrada del evaporador, sino que este conducto se saca del cuerpo de la válvula mediante una conexión, la cual generalmente es de ¼" flare. Además, es necesario colocar empaques alrededor de las varillas de empuje, para aislar completamente la parte inferior del diafragma de la presión a la entrada del evaporador. Una vez instalada la válvula, esta conexión se comunica a la línea de succión mediante un tubo capilar, para que la presión que actúe debajo del diafragma, sea la de la salida del evaporador.

valvula de expancion termostatica con igualador interno

en sistemas pequeños donde no se considera caída de presión a través del evaporador, la presión del evaporador que se usa para que
actúe debajo del diafragma es la de la entrada. Para esto, las válvulas empleadas, tienen maquinado un conducto interno que comunica el lado de baja presión de la válvula con la parte inferior del diafragma. A este conducto se le conoce como igualador Interno. En algunos tipos de válvulas, la presión del evaporador también se aplica bajo el diafragma, a través de los conductos de las varillas de empuje, además del igualador interno

intercambiador de calor

Un intercambiador de calor es un dispositivo que sirve para enfriar o calentar un fluido. por los tubos circula el fluido caliente y por fuera de estos circula el fluido frio, de tal forma que un fluido se enfria y el otro se calienta, es por esto que se le llama intercambiador de calor. Se diseña en base a la cantidad de fluido que se desea enfriar y a las temperaturas que se tienen y se desean lograr así como el material que tienes. Los intercambiadores varian de tamaño y materiales en base a estos datos.

INTERCAMBIADORES DE TIPO ABIERTO:Un intercambiador de calor es un dispositivo que sirve para enfriar o calentar un fluido. por los tubos circula el fluido caliente y por fuera de estos circula el fluido frio, de tal forma que un fluido se enfria y el otro se calienta, es por esto que se le llama intercambiador de calor. Se diseña en base a la cantidad de fluido que se desea enfriar y a las temperaturas que se tienen y se desean lograr así como el material que tienes. Los intercambiadores varian de tamaño y materiales en base a estos datos.

INTERCAMBIADORES DE TIPO ABIERTO:

Como su nombre lo indica, los intercambiadores de calor de tipo abierto son dispositivos en los que las corrientes de fluido de entrada fluyen hacia una cámara abierta, y ocurre una mezcla física completa de las corrientes.

Las corrientes caliente y fría que entran por separado a este intercambiador salen mezcladas en una sola.

INTERCAMBIADORES DE TIPO CERRADO O RECUPERADORES:

Los intercambiadores de tipo cerrado son aquellos en los cuales ocurre transferencia de calor entre dos corrientes fluidas que no se mezclan o que no tienen contacto entre sí.

Las corrientes de fluido que están involucradas en esa forma están separadas entre sí por una pared de tubo, o por cualquier otra superficie que por estar involucrada en el camino de la transferencia de calor.

valvula de tres vias

Es una valvula que va ubicada ala entrada o a la salida del compresor, es llamada de 3 vias o 3 pasos porque tiene 3 entradas por donde se pueden hacer diferentes combinaciones para que el refrigerante fluya. Las entradas son la salida del manometro, el interior del compresor y de la tubería.  En su interior hay un bastago, que es el que coordina cuales serán las combinaciones que se harán dentro de la valvula.

Cuando el bastago esta afuera se conecta la tubería con el interior del compresor, cuando el bastago es intermedio conecta todas las entradas( manometro, tubería y compresor) y cuando el bastago esta dentro conecta el manometro con el interior del compresor.

valvula solenoide

La válvula de solenoide es un dispositivo operado eléctricamente, y es utilizado para controlar el flujo de líquidos o gases en posición completamente abierta o completamente cerrada. A diferencia de las válvulas motorizadas, las cuales son diseñadas para operar en posición moduladora, la válvula de solenoide no regula el flujo aunque puede estar siempre completamente abierta o completamente

cerrada. La válvula de solenoide puede usarse para controlar el flujo de muchos fluidos diferentes, dándole la debida consideración a las presiones y temperaturas involucradas, la viscosidad del fluido y la adaptabilidad de los materiales usados en la construcción de la válvula. La válvula de solenoide es una válvula que se cierra por gravedad, por presión o por la acción de un resorte; y es abierta por el movimiento de un émbolo operado por la acción magnética de una bobina energizada eléctricamente,o viceversa.

 El solenoide es una forma simple de electroimán que consiste de una bobina de alambre de cobre aislado, o de otro conductor apropiado, el cual está enrollado en espiral alrededor de la superficie de un cuerpo cilíndrico, generalmente de sección transversal circular (carrete). Cuando se envía corriente eléctrica a través de estos devanados, actúan como electroimán. El campo magnético que se crea, es la fuerza motriz para abrir la válvula. Este campo atrae materiales magnéticos, tales como el hierro y muchas de sus aleaciones. Dentro del núcleo va un émbolo móvil de acero magnético, el cual es jalado hacia el centro al ser energizada la bobina. El cuerpo de la válvula contiene un orificio (puerto), a

través del cual fluye el líquido cuando está abierta. La aguja o vástago que abre y cierra el puerto de la válvula, se une directamente a la parte baja del émbolo, en el otro extremo. El vástago o aguja tiene una superficie sellante (asiento). De esta forma, se puede abrir o detener el flujo al energizar o desenergizar la bobina solenoide. Este principio magnético, constituye la base para el diseño de todas las válvulas solenoide.

eliminadores de vibracion

Eliminadores de vibración construidos de acero corrugado inoxidable y cubierto por alambre trenzado de alta resitencia. Compatible con todos los refrigerantes CFC, HCFC y HFC; para aplicaciones de aire acondicionado, refrigeración y para aplicaciones de transporte refrigerado.

valbula chek

Válvula check magnética normalmente cerrada, para evitar la inversión del flujo de refrigerante en las líneas del compresor. Conexiones de cobre desde 1/4'' hasta 2 5/

acumulador de succion

Acumuladores de succión para proteger al compresor, evitando el regreso de refrigerante líquido al mismo. Compatible con los refrigerantes CFC, HCFC y HFC comerciales y aceites correspondientes


- Protege al compresor contra golpes de líquido, evitando el retorno de refrigerante o aceite líquido
- Orificio dosificador para el adecuado retorno de aceite y líquido al compresor
- Compatible con los refrigerantes CFC, HCFC y HFC comerciales y aceites correspondientes- Diseñado para operar en un rango de -40 a +4.5ºC de evaporación
- Conexiones de cobre soldar- Pintura electrostática en polvo contra corrosión
- Dispositivo de alivio (fusible) disponible en los tamaños grandes

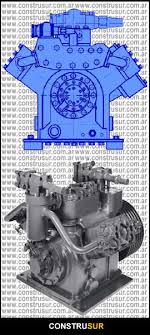

compresores semihermeticos

Este tipo de compresores fue iniciado por Copeland y es utilizado ampliamente en los populares modelos Copelametic. El compresor es accionado por un motor eléctrico montado directamente en el cigüeñal del compresor, con todas sus partes, tanto del motor como del compresor, herméticamente selladas en el interior de una cubierta común.
Se eliminan los trastornos del sello, los motores pueden calcularse específicamente para la carga que han de accionar, y el diseño resultante es compacto, económico, eficiente y básicamente no requiere mantenimiento. Las cabezas cubiertas del estator, placas del fondo y cubiertas de Carter son desmontables permitiendo el acceso para sencillas reparaciones en el caso de que se deteriore el compresor


valbula de dos pasos

se le llama asi por que solo o deja pasar el liquido refrigerante o le detiene el paso pues su nombre lo dice esta es una valvula sencilla como la que encontraos en la regadera o en la llave de la casa.

valbula v.e.t.

Una válvula de expansión termostática (a menudo abreviado como VET o válvula TX en inglés) es un dispositivo de expansión el cual es un componente clave en sistemas de refrigeración y aire acondicionado, que tiene la capacidad de generar la caída de presión necesaria entre el condensador y el evap0orador en el sistema. Básicamente su misión, en los equipos de expansió directa (o seca), se restringe a dos funciones: la de controlar el caudal de refrigerante en estado líquido que ingresa al evaporador y la de sostener un sobrecalentamiento constante a la salida de este. Para realizar este cometido dispone de un bulbo sensor de temperatura que se encarga de cerrar o abrir la válvula para así disminuir o aumentar el ingreso de refrigerante y su consecuente evaporación dentro del evaporador, lo que implica una mayor o menor temperatura ambiente, respectivamente.
Este dispositivo permite mejorar la eficiencia de los sistemas de refrigeración y de aire acondicionado, ya que regula el flujo másico del refrigerante en función de la carga térmica. El refrigerante que ingresa al evaporador de expansión directa lo hace en estado de mezcla líquido/vapor, ya que al salir de la válvula se produce una brusca caída de presión producida por la "expansión directa" del líquido refrigerante, lo que provoca un parcial cambio de estado del fluido a la entrada del evaporador. A este fenómeno producido en válvulas se le conoce como flash-gas.



recibidor de liquido

El recibidor de líquido sirve para almacenar el fluido refrigerante de una instalación frigorífica.
En una planta de refrigeración con varios evaporadores el recibidor de líquido también actúa como tanque de transitorios. Si uno o varios evaporadores en dicha planta son vaciados y no se envía más refrigerante líquido a otros evaporadores, este permanecerá almacenado en el recibidor, disminuyendo su espacio libre en función del tamaño de los servicios y del recibidor. Cuando los evaporadores en cuestión son puestos en servicios nuevamente, el nivel de líquido en el recibidor disminuirá. En plantas de refrigeración con evaporadores sujetos a grandes variaciones de carga, la carga de líquido en estos evaporadores puede variar considerablemente. Dichas variaciones requieren un determinado volumen de compensación en el recibidor de líquido. El tanque de vaciamiento para refrigerante líquido es una aplicación especial del recibidor de líquido. En grandes plantas de refrigeración con sistemas de descongelamiento por gas caliente, será necesario un tanque de vaciamiento. Durante el descongelamiento por gas caliente uno o más evaporadores son vaciados de líquido y enviado a un tanque recibidor ordinario ubicado en la parte superior del recibidor de líquido general.
Los tanques recibidores y tanques de vaciamiento de REFRIGERACION DEL PUERTO son de diseño horizontal, pudiendo bajo pedido realizarse en diseño vertical.
Ellos están equipados con conexiones para entrada de líquido, salida de líquido, visor de nivel con válvulas automáticas de cierre, válvula para purga de aceite, conexión para igualación de presión, conexión para manómetro y purga de aire, conexión para válvula de seguridad.
Los tanques son dimensionados bajo código ASME para recipientes sometidos a presión y probados a 25 Kg/cm2.
Bajo precio adicional los recipientes son suministrados con un certificado de aprobación de autoridad competente.
La clasificación de los recipientes es como se indica a continuación:
Nomenclatura:
RL 24 300
RL: Recibidor de líquido.
24: Diámetro del recipiente en pulgadas.
300: Longitud del recipiente en cm.

mirilla

la mirilla sirve para detectar cualquier tipo de susiedad en el liquido refrigerante y asi nos damos cuenta de como esta el refrigerante

compresores reciprocantes

El diseño de este tipo de compresores es similar a un motor de automóvil moderno, con un pistón accionado por un cigüeñal que realiza carreras alternas de succión y compresión en un cilindro provisto con válvulas de succión y descarga. Debido a que el compresor reciprocante es una bomba de desplazamiento positivo, resulta apropiado para volúmenes de desplazamiento reducido, y es muy eficaz a presiones de condensación elevada y en altas relaciones de compresión.
Ventajas:

• Adaptabilidad a diferentes refrigerantes
• Facilidad con que permite el desplazamiento de líquido a través de tuberias dada la alta presión creada por el compresor.
• Durabilidad
• Sencillez de su diseño
• Costo relativamente bajo

compresores de tipo abierto

:Compresores de tipo abierto:)
Los primeros modelos de compresores de refrigeración fueron de este tipo. Con los pistones y cilindros sellados en el interior de un Cárter y un cigüeñal extendiéndose a través del cuerpo hacia afuera para ser accionado por alguna fuerza externa. Tiene un sello en torno del cigüeñal que evita la pérdida de refrigerante y aceite del comprsor.
Desventajas:

• Mayor peso
• Costo superior
• Mayor tamaño
• Vulnerabilidad a fallas de los sellos
• Difícil alineación del cigüeñal
• Ruido excesivo
• Corta vida de las bandas o componentes de acción directa

Este compresor ha sido reemplazado por el moto-compresor de tipo semihermético y hermético, y su uso continua disminuyendo a excepción de aplicaciones especializadas como es el acondicionamiento de aire para automóviles

trampa de aceite

La trampa de aceite en aires acondicionados y sistemas de refrigeracion es utilizada cuando la unidad exterior se encuentra arriba de la unidad interior dicha trampa evita que el aceite del compresor se acumule en la uniadad interior, evitando que rinda menos y que la vida etil del compresor sea menor por la perdida de aceite.
